Практическая часть

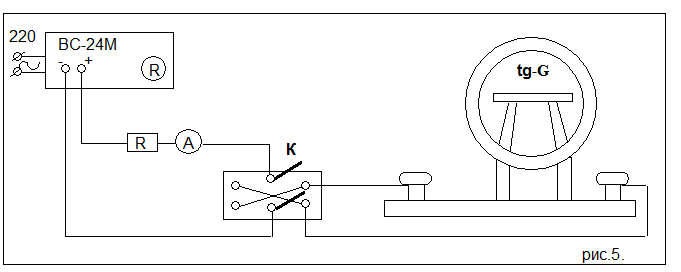

Собрать электрическую цепь лабораторной установки по схеме. Источником напряжения служит выпрямитель ВС–24 М.С.
С
помощью переключателя К
изменяют направление тока, текущего через тангенс–гальванометр tg
.
II. Установить tg
так, чтобы плоскость витков катушки совпадала с плоскостью магнитного меридиана, т.е. чтобы магнитная стрелка расположилась в плоскости витков катушки, указывая при этом на С
и Ю
.
III. Регулятор напряжения R
на панели выпрямителя вывести в крайнее левое положение. Включить выпрямитель и поставить переключатель К
в левое или правое положение. Регулятором напряжения R
установить ток в цепи I=0,5
A
. зафиксировать угол отклонения магнитной стрелки. Перекинуть ключ К
в противоположное положение и также зафиксировать угол отклонения стрелки. Это необходимо для плоскости нахождения среднеарифметического значения угла отклонения магнитной стрелки, т.к. всегда имеется неточность в установлении витков tg
в плоскости магнитного меридиана.
IV. Выполнить пункт 3 при значениях тока I=1
A
и 1,5
A
.
V. Результаты измерений занести в таблицу:
# |
|
|
|
ср. |
tg |
H0 |
H0ср |
D Hо |
D H0ср |
1. | |||||||||
2. | |||||||||
3. |
Таблица 1.
При каждом значении тока определить горизонтальную составляющую магнитного поля Земли по формуле:
( 4 );
т.к. в системе СИ коэффициент пропорциональности К
в формуле ( 2 ) равен .
VI. Найти среднеарифметическое значение.
VII. Вычислить погрешность вычисления при каждом значении тока:
( 5 ),
и затем среднее значение .
VIII. записать окончательно результат работы в виде:
( 6 ).
Контрольные вопросы.
1. Основные характеристики магнитного поля.
2. Закон Био-Савара-Лапласа.
3. Магнитное поле кругового тока.
4. Магнитное поле Земли: причини существования, магнитное наклонение, горизонтальная составляющая поля, вертикальная составляющая поля.
